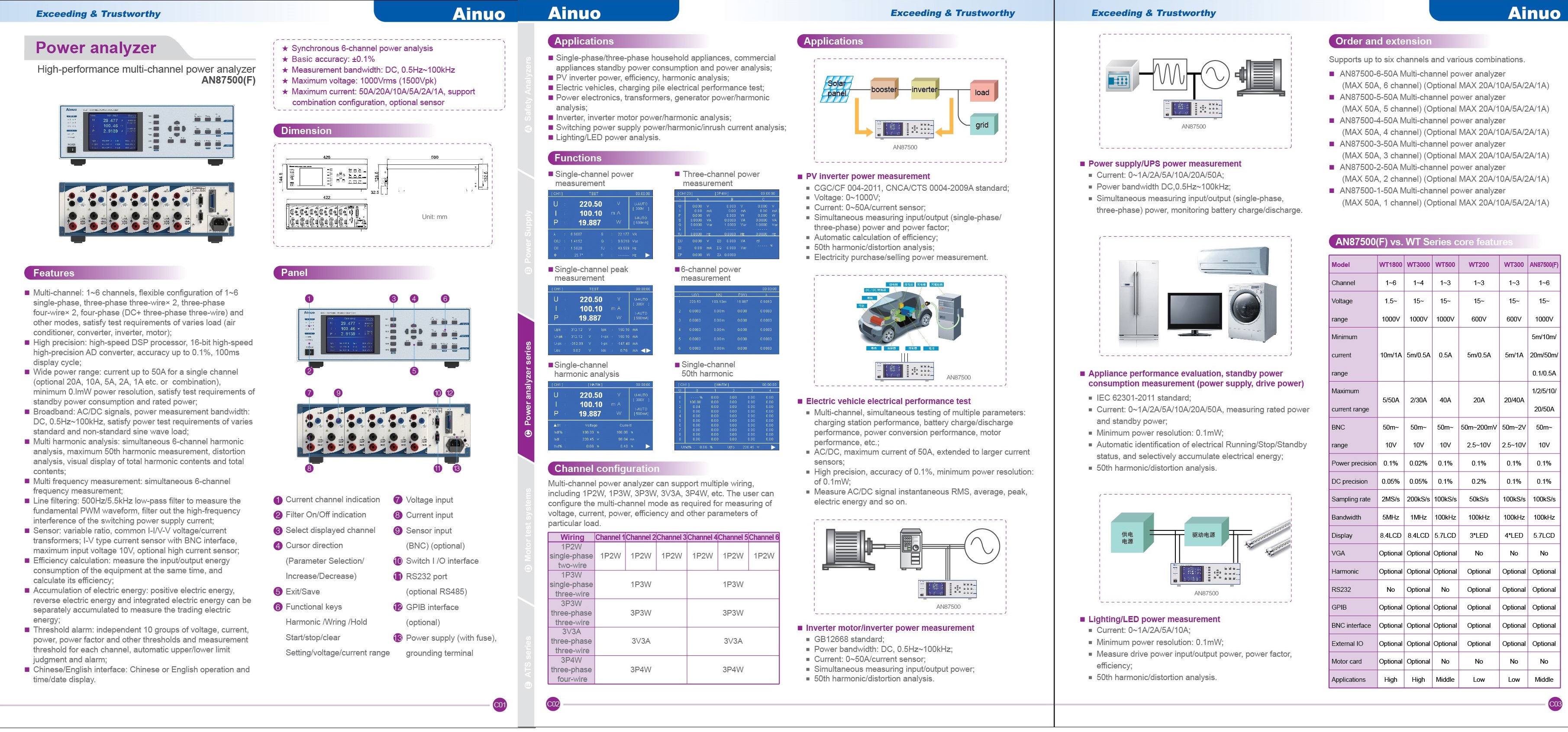

Ainuo AN87500 series Multi-Channel Power Analyzer

เครื่องวิเคราะห์กำลังงานไฟแบบมัลติแชนแนล

Multi-Channel Power Analyzer

AN87500 series

รายละเอียดที่วไป :

มีจำนวนแชลแนลตั้งแต่ 1 - 6 ช่อง แต่ละช่อง การกำหนดค่าความยืดหยุ่นเป็นหลายช่องทางเฟสเดียว 3P3W * 2, 3P4W * 2,4 เฟส (DC + 3P3W) และรุ่นอื่น ๆ
มีความแม่นยำสูง ใช้โปรเซสเซอร์ชนิด DSP ความเร็วสูง, ตัวแปลงโฆษณา 16 บิต ทำให้ความแม่นยำ สูงและความเร็วสูง, ความแม่นยำขั้นพื้นฐานสูงถึง 0.1%, สูงสุด 100ms แสดงรอบการอัปเดต
ค่ากำลังไฟกว้าง: ช่องสัญญาณเดียว สามารถวัดกระแสได้สูงถึง 50A (อุปกรณ์เสริม 20A, 10A, 5A, 2A, 1A และข้อกำหนดอื่น ๆ และสนับสนุนการรวมกัน) ความละเอียดพลังงานขั้นต่ำ 0.1mW ตอบ สนองความต้องการการวัดพลังงานสแตนด์บายและการจัดอันดับ การวัดพลังงาน
ขนาดแบนด์วิดธ์กว้าง: สัญญาณ AC / DC, แบนด์วิดธ์การวัดพลังงาน DC, 0.5HZ-100kHZ เหมาะ สำหรับการวัดพลังงานโหลดมาตรฐานต่างๆและที่ไม่ได้มาตรฐาน
ค่าฮาร์โมนิกส์หลากหลาย: การวิเคราะห์ฮาร์โมนิกส์ 6 ช่องพร้อมกันวัดฮาร์โมนิคได้สูงสุด 50 การ วิเคราะห์การบิดเบือนการแสดงภาพเนื้อหาฮาร์มอนิกของแต่ละ บุคคลและเนื้อหาทั้งหมด
สามารถวัดความถี่ 6 ช่องพร้อมกันได้
Line filter : 500HZ, 5.5kHZ low-pass filter, วัดค่าพื้นฐานของรูปคลื่น PWM, กรองสัญญาณรบกวนความถี่สูง
การเซ็นเซอร์: ฟังก์ชั่นการปรับสนับสนุนดั้งเดิม II / VV ชนิดแรงดันไฟฟ้า / หม้อแปลงกระแสอินเตอร์เฟซ BNC IV เซ็นเซอร์ปัจจุบันอินพุตแรงดันไฟฟ้าสูงสุด 10V เซ็นเซอร์กระแสขนาดใหญ่ตัวเลือก
การคำนวณประสิทธิภาพ: การวัดการใช้พลังงาน I / O พร้อมกันและคำนวณประสิทธิภาพ
พลังงานสะสม: ไปข้างหน้า-ย้อนกลับและพลังงานไฟฟ้าแบบรวมสามารถสะสมแยกต่างหากสำหรับการวัดการซื้อขายพลังงาน
สัญญาณเตือนเกณฑ์: การตั้งค่าอิสระของ 10 กลุ่มของแรงดัน, กระแส, พลังงาน, ตัวประกอบกำลังและเกณฑ์อื่น ๆ สำหรับแต่ละช่องทางโดยอัตโนมัติกำหนดขีด จำกัด บน / ล่างและปลุก

รายละเอียดทางเทคนิค:

1. พารามิเตอร์ในการวัดค่า : U， I， P， Q， S， λ， Φ， f,ph, Pavg，Pint,η, Wh，Ah, 50 harmonic analysis,THD,Isurge, Vpk， Ipk，PF

2. ความแม่นยำในการวัดค่าของแรงดัน / กระแส : 1%～110% ของย่านที่วัด

3. ย่านวัดตัวประกอบกำลัง (PF) : ±(0.001 ～ 1.000)

4. ความละเอียดในการแสดงผลของกำลัง : 0.0001W

5. ย่สนวัดความถี่ DC : 0.500Hz ～ 10.00kHz

6.อินเตอร์เฟซ ：Standard RS232, remote, optional RS485, GPIB

7. ย่านวัดแรงดัน (ต่อวัดโดยตรง)：

Crest Factor 3：15.000V, 30.000V, 60.000V, 100.00V, 150.00V, 300.00V, 600.00V, 1000.0V

Crest Factor 6：7.500V, 15.000V, 30.000V, 50.000V, 75.000V, 150.00V, 300.00V, 500.0V

8. ย่านวัดกระแส(ต่อวัดโดยตรง)：

Crest Factor 3：500.00mA, 1.0000A, 2.0000A, 5.0000A, 10.000A, 20.000A, 50.000A

Crest Factor 6：250.00mA, 500.00mA, 1.0000A, 2.5000A, 5.0000A, 10.000A, 25.000A
