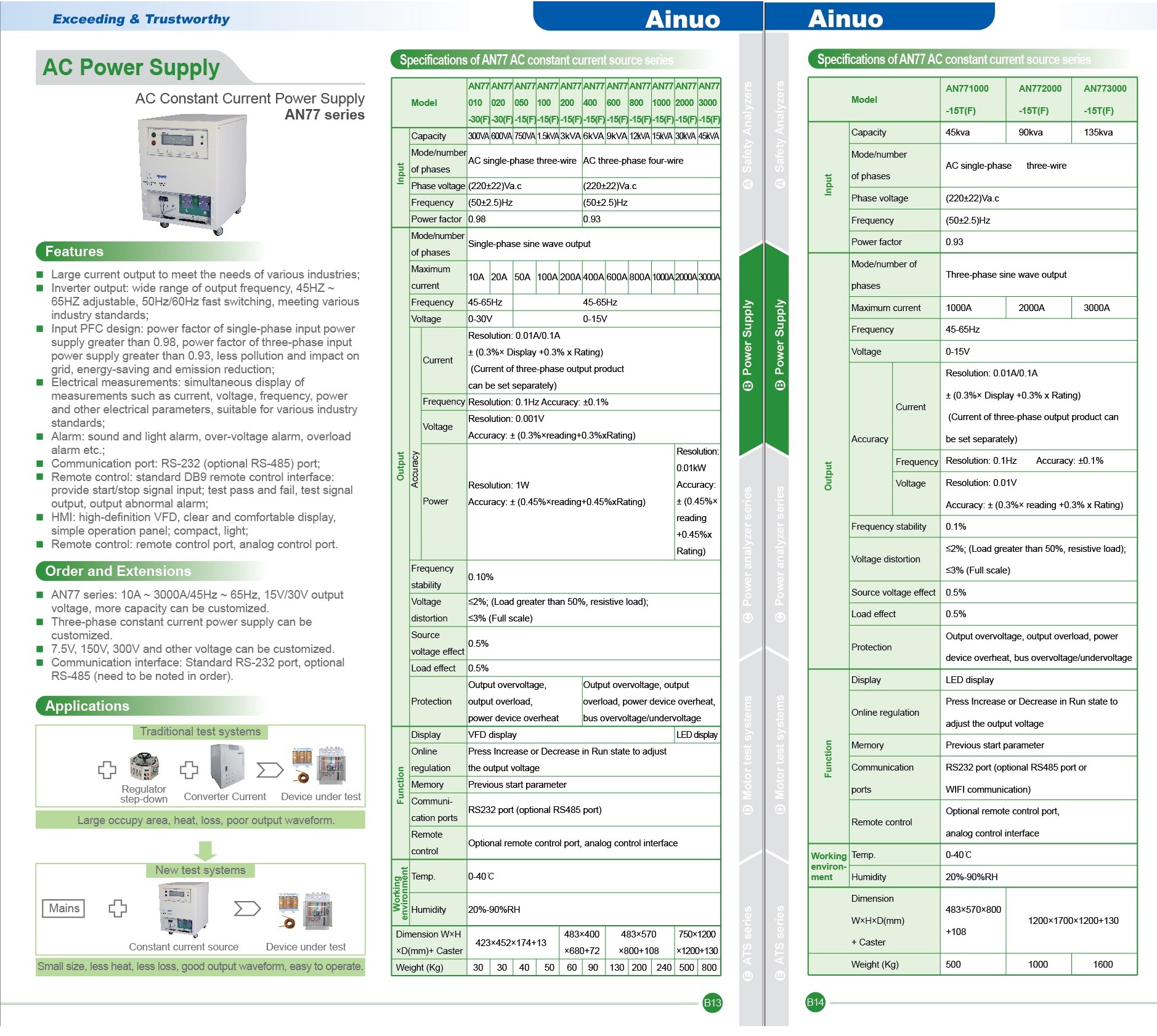

AINUO AN77 series

แหล่งจ่ายไฟ AC แบบจ่ายกระแสไฟคงที่

AC Constant Current Power Supply/Power Source

AN77 series

รายละเอียดทั่วไป :

ขนาดพิกัดเอาท์พุทรุ่นมาตราฐาน กระแส 10A ~ 3000A ความถี่ 45 ~ 65Hz, แรงดัน 0-30V (สามารถผลิตตามความต้องการได้ รวมทั้งโหลดแบบ 3 เฟส)
สามารถกำหนดค่าแรงดันคงที่ได้ เช่น 7.5V, 150V, 300V และแรงดันไฟฟ้าอื่น ๆ ที่สามารถ ออกแบบได้
มีเอาท์พุทกระแสขนาดใหญ่ เพื่อตอบสนองความต้องการของอุตสาหกรรมต่าง ๆ
อินเวอร์เตอร์เอาท์พุท: ช่วงกว้างของความถี่เอาท์พุท 45HZ ~ 65HZ ปรับความถี่ 50Hz / 60Hz สลับได้อย่างรวดเร็ว
การออกแบบอินพุท PFC: ตัวประกอบกำลังไฟฟ้าของแหล่งจ่ายไฟอินพุตเฟสเดียว มากกว่า 0.98 และตัวประกอบกำลังไฟฟ้าของแหล่งจ่ายไฟอินพุต 3 เฟสมากกว่า 0.93 มลภาวะและผล กระทบต่อกริด ทำให้ประหยัดพลังงานและลดการปล่อยมลพิษ
มีการแสดงผลค่าการวัดค่าทางไฟฟ้าพร้อมกัน เช่นกระแสไฟฟ้า, แรงดันไฟฟ้า, ความถี่, กำลังไฟฟ้าและพารามิเตอร์ทางไฟฟ้าอื่น ๆ ที่เหมาะสมกับมาตรฐาน อุตสาหกรรมต่างๆ
มีเสียงและไฟแจ้งเตือน หากแรงดันเกิน, โหลดเกิน ฯลฯ
มีอินเตอร์เฟซพอร์ต RS-232 เพื่อการใช้งาน (อุปกรณ์เสริม RS-485)
ระบบควบคุมระยะไกล: มาตรฐานอินเตอร์เฟซแบบ DB9 เพื่อให้เริ่ม / หยุดสัญญาณอินพุท; แสดงผลผ่านการทดสอบและไม่ผ่าน, การทดสอบสัญญาณเอาท์ พุท, เอาท์พุทแจ้งเตือนผิดปกติ
จอแสดงผลแบบ HMI: VFD ความละเอียดสูง, จอแสดงผลที่ชัดเจนและสะดวกสบาย, แผงควบคุมการทำงานที่เรียบง่าย กะทัดรัดเบา
การควบคุมระยะไกล: พอร์ตการควบคุมระยะไกล, พอร์ตการควบคุมแบบอะนาล็อก (อุปกรณ์เสริม)

รายละเอียดทางเทคนิค :

รุ่น			AN77010-30	AN77020-30	AN77050-15	AN77100-15	AN77200-15
อินพุท	ความจุ		300VA	600VA	750VA	1.5kVA	3kVA
	โหมด / จำนวนเฟส		AC เฟสเดียวสามสาย
	แรงดันไฟฟ้าเฟส		(220 ± 22) Va.c
	ความถี่		(50 ± 2.5) เฮิร์ตซ์
	ตัวประกอบกำลัง (PF)		0.98
เอาท์พุท	โหมด / จำนวนเฟส		เอาต์พุตคลื่นไซน์เฟสเดียว
	กระแสสูงสุด		10A	20A	50A	100A	200A
	ความถี่		45-65Hz
	แรงดันไฟฟ้า		0-30V		0-15V
	ความถูกต้อง	กระแสไฟ	ความละเอียด: 0.01A / 0.1A ± (0.3% ×จอแสดงผล + 0.3%)
		ความถี่	ความละเอียด: 0.1Hz ความแม่นยำ: ± 0.1%
		แรงดันไฟฟ้า	ความละเอียด: 0.001V ความแม่นยำ: ± (0.3% ×การอ่าน + 0.3%)
		อำนาจ	ความละเอียด: 1W ความแม่นยำ: ± (0.45% ×การอ่าน + 0.45%)
	ความเสถียรของความถี่		0.10%
	แรงดันไฟฟ้าผิดเพี้ยน		≤2%; (โหลดมากกว่า 50%, โหลดตัวต้านทาน); ≤3% (เต็มสเกล)
	ผลแรงดันไฟฟ้าที่มา		0.5%
	โหลดลักษณะพิเศษ		0.5%
	การป้องกัน		แรงดันเอาต์พุต, โอเวอร์โหลดเอาต์พุต, อุปกรณ์ไฟฟ้าร้อนเกินไป
ฟังก์ชัน	จอแสดงผล		จอแสดงผล VFD
	ระเบียบออนไลน์		กดเพิ่มหรือลดลงในสถานะเรียกใช้เพื่อปรับแรงดันเอาต์พุต
	หน่วยความจำ		พารามิเตอร์เริ่มต้นก่อนหน้า
	พอร์ตการสื่อสาร		พอร์ต RS232 (พอร์ต RS485 เผื่อเลือก)
	รีโมท		พอร์ตการควบคุมระยะไกลตัวเลือกอินเตอร์เฟซการควบคุมแบบอะนาล็อก
การทำงาน	ชั่วคราว		0-40 ℃
การทำงาน	ความชื้น		20% -90% RH
ขนาด W × H × D (มม.) + ล้อ			423 * 452 * 174 + 13				483 * 400 * 680 + 72
น้ำหนัก (กิโลกรัม)			30	30	40	50	60

แบบ			AN77400-15	AN77600-15	AN77800-15	AN771000-15	AN772000-15	AN773000-15
อินพุท	ความจุ		6KVA	9kVA	12kVA	15kVA	30kVA	45kVA
	โหมด / จำนวนเฟส		AC เฟสเดียวสามสาย
	แรงดันไฟฟ้าเฟส		(220 ± 22) Va.c
	ความถี่		(50 ± 2.5) เฮิร์ตซ์
	ตัวประกอบกำลัง (PF)		0.93
เอาท์พุท	โหมด / จำนวนเฟส		เอาต์พุตคลื่นไซน์เฟสเดียว
	กระแสสูงสุด		400A	600A	800A	1000A	2000A	3000A
	ความถี่		45-65Hz
	แรงดันไฟฟ้า		0-15v
	ความถูกต้อง	กระแสไฟ	ความละเอียด: 0.01A / 0.1A ± (0.3% ×จอแสดงผล + 0.3%)
		ความถี่	ความละเอียด: 0.1Hz ความแม่นยำ: ± 0.1%
		แรงดันไฟ	ความละเอียด: 0.001V ความแม่นยำ: ± (0.3% ×การอ่าน + 0.3%)
		เพาเวอร์	ความละเอียด: 1W ± (0.45% ×การอ่าน + 0.45%)				ความละเอียด: 0.01kW ± (0.45% ×การอ่าน + 0.45%)
	ความเสถียรของความถี่		0.10%
	แรงดันไฟฟ้าผิดเพี้ยน		≤2%; (โหลดมากกว่า 50%, โหลดตัวต้านทาน); ≤3% (เต็มสเกล)
	ผลแรงดันไฟฟ้าที่มา		0.5%
	โหลดลักษณะพิเศษ		0.5%
	การป้องกัน		แรงดันไฟฟ้าเกินเอาต์พุต, แรงดันเอาต์พุตเกิน, อุปกรณ์ไฟฟ้าร้อนเกินไป, บัสแรงดันไฟฟ้าเกิน / แรงดันไฟฟ้าตกเกิน
ฟังก์ชัน	แสดง		จอแสดงผล VFD				จอแสดงผล LED
	ระเบียบออนไลน์		กดเพิ่มหรือลดลงในสถานะเรียกใช้เพื่อปรับกระแสไฟขาออก
	หน่วยความจำ		พารามิเตอร์เริ่มต้นก่อนหน้า
	พอร์ตการสื่อสาร		พอร์ต RS232 (พอร์ต RS485 เผื่อเลือก)
	รีโมท		พอร์ตการควบคุมระยะไกลตัวเลือกอินเตอร์เฟซการควบคุมแบบอะนาล็อก
การทำงาน	ชั่วคราว		0-40 ℃
การทำงาน	ความชื้น		20% -90% RH
ขนาด W × H × D (มม.) + ล้อ			483 * 400 * 680 + 72	483 * 570 * 800 + 108			750 * 1200 * 1200 + 130
น้ำหนัก (กิโลกรัม)			90	130	200	240	500	800

รุ่น			AN771000-15T	AN772000-15T	AN773000-15T
อินพุท	ความจุ		45kva	90kva	135kva
	โหมด / จำนวนเฟส		AC เฟสเดียวสามสาย
	แรงดันไฟฟ้าเฟส		(220 ± 22) Va.c
	ความถี่		(50 ± 2.5) เฮิร์ตซ์
	ตัวประกอบกำลัง (PF)		0.93
เอาท์พุท	โหมด / จำนวนเฟส		เอาต์พุตคลื่นไซน์สามเฟส
	กระแสสูงสุด		1000A	2000A	3000A
	ความถี่		45-65Hz
	แรงดันไฟฟ้า		0-15V
	ความถูกต้อง	กระแสไฟ	ความละเอียด: 0.01A / 0.1A ± (0.3% ×จอแสดงผล + 0.3%)
		ความถี่	ความละเอียด: 0.1Hz ความแม่นยำ: ± 0.1%
		แรงดันไฟฟ้า	ความละเอียด: 0.01V ความแม่นยำ: ± (0.3% ×การอ่าน + 0.3%)
	ความเสถียรของความถี่		0.1%
	ความเพี้ยนของกระแสไฟ		≤2%; (โหลดมากกว่า 50%, โหลดตัวต้านทาน); ≤3% (เต็มสเกล)
	ผลแรงดันไฟฟ้าที่มา		0.5%
	โหลดลักษณะพิเศษ		0.5%
	การป้องกัน		แรงดันไฟฟ้าเกินเอาต์พุต, แรงดันเอาต์พุตเกิน, อุปกรณ์ไฟฟ้าร้อนเกินไป, บัสแรงดันไฟฟ้าเกิน / แรงดันไฟฟ้าตกเกิน
ฟังก์ชัน	แสดง		LED display จอแสดงผล LED
	ระเบียบออนไลน์		กดเพิ่มหรือลดลงในสถานะเรียกใช้เพื่อปรับแรงดันเอาต์พุต
	หน่วยความจำ		พารามิเตอร์เริ่มต้นก่อนหน้า
	พอร์ตการสื่อสาร		พอร์ต RS232 (ตัวเลือกพอร์ต RS485 หรือการสื่อสารไร้สาย)
	รีโมท		พอร์ตการควบคุมระยะไกลตัวเลือกอินเตอร์เฟซการควบคุมแบบอะนาล็อก
การทำงาน	ชั่วคราว		0-40 ℃
การทำงาน	ความชื้น		20% -90% RH
ขนาด W × H × D (มม.)			483 * 570 * 800 + 108	1200 * 1700 * 1200 + 130
น้ำหนัก (กิโลกรัม)			500	1000	1600

ราคาสินค้า : .....โทรสอบถาม.....

ดาวน์โหลดแคตตาล็อก


879.12 K
